Examen du flux NZXT H2

Introduction et spécifications techniques du NZXT H2 Flow

Il est révolu le temps où les boîtiers Mini ITX étaient très limités en termes de refroidissement ou d’espace pour les composants d’une certaine puissance ; ici Examen du flux NZXT H2 On retrouvera une tour pour équipement très compact, mais qui ne renonce pas à de bonnes capacités de refroidissement, au support de cartes graphiques de plus de 33 centimètres et à des détails comme une fenêtre en verre trempé pour lui donner une touche différenciante.

Voyons ce qu’il nous offre.

Caractéristiques techniques du NZXT H2 Flow

• Matériels:
  • Structure : Acier
  • Panneau latéral gauche : Verre trempé et acier (maille)
  • Panneau latéral droit : Acier (solide et grillagé)
  • Panneau avant : Acier (maille)
  • Panneau supérieur : Acier (maille)
• Formats et composants pris en charge :
  • Cartes mères : Mini-ITX
  • Alimentation : SFX/SFX-L jusqu’à 130 mm
  • Hauteur maximale du dissipateur thermique du processeur : jusqu’à 75 mm
  • Longueur maximale du GPU : jusqu’à 331 mm
  • Épaisseur maximale du GPU : jusqu’à 65 mm
  • Largeur maximale du GPU : jusqu’à 150 mm
  • Épaisseur maximale du radiateur + ventilateur avant : Jusqu’à 60 mm
• Emplacements d’extension :
  • Verticales : 3 (comprend un support PCIe Gen 5.0 x16)
• Stockage:
  • Baies 2,5″ : 2 (jusqu’à 8,5 mm d’épaisseur)
• Panneau avant :
  • 2 × USB 3.0 Type-A
  • 1 × USB 3.2 Gen2x2 Type-C
  • 1 × prise casque combinée mini-jack
• Ventilateurs inclus :
  • Supérieur : 2 × ventilateurs à flux d’air F120Q
    • Vitesse : 1 350 ± 150 tr/min
    • Débit d’air : 60,2 pi3/min
    • Pression statique : 1,05 mm H₂O
    • Bruit : 24,1 dBA
    • Connecteur : 3 broches CC
• Prise en charge des fans :
  • Total : 4 × 120 mm / 2 × 140 mm
  • Avant : 2 × 120 mm / 2 × 140 mm
  • Haut : 2 × 120 mm
• Support radiateur :
  • Avant : Jusqu’à 280 mm
• Dimensions:
  • Hauteur : 435 mm x 181 mm x 263 mm
• Poids:
  • 4,55kg
• Prix:
  • 149,99 euros

Conception et connectivité

Le NZXT H2 Flow est un boîtier mini ITX avec un format de tour verticalel avec les mesures contenues dans le plan (181 mm x 263 mm), mais avec une hauteur plus large de 435 mm. La raison de cette conception est comprise par le prise en charge des cartes graphiques de plus de 33 cm qu’il possède, qui, comme nous le verrons plus tard, sont placés verticalement.

La tour entière est faite de acier et verre trempé, sans éléments en plastique, nous avons donc une finition premium et une bonne qualité de fabrication.

Le panneau en verre trempé occupe un peu plus de la moitié du côté et nous donne un accès visuel à la carte mère. Comme vous pouvez le constater, il bénéficie d’un traitement pour l’assombrir.

Tant le couvercle sous la vitre que le panneau avant et le côté droit ont une finition en grille qui permet à l’air de passer directement à l’intérieur, facilitant le refroidissement de l’ensemble de l’unité.

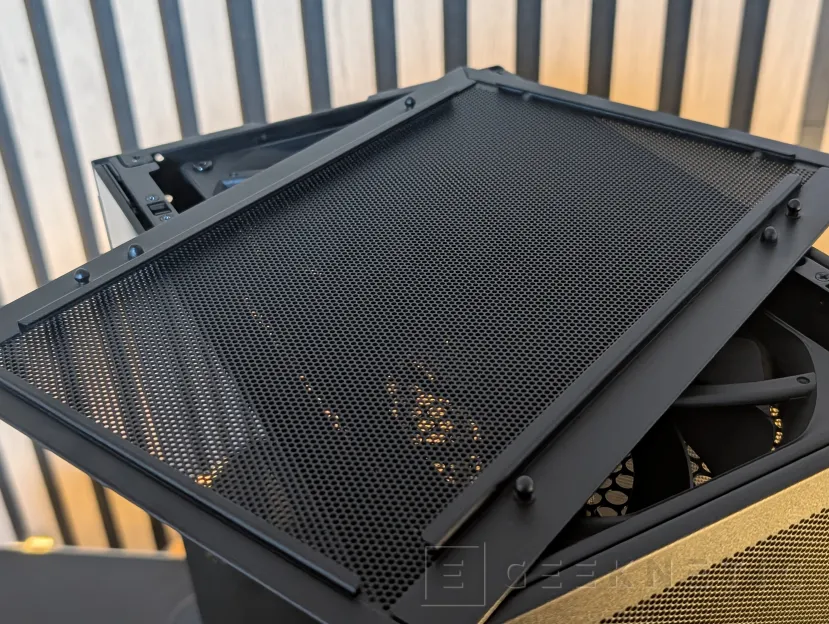

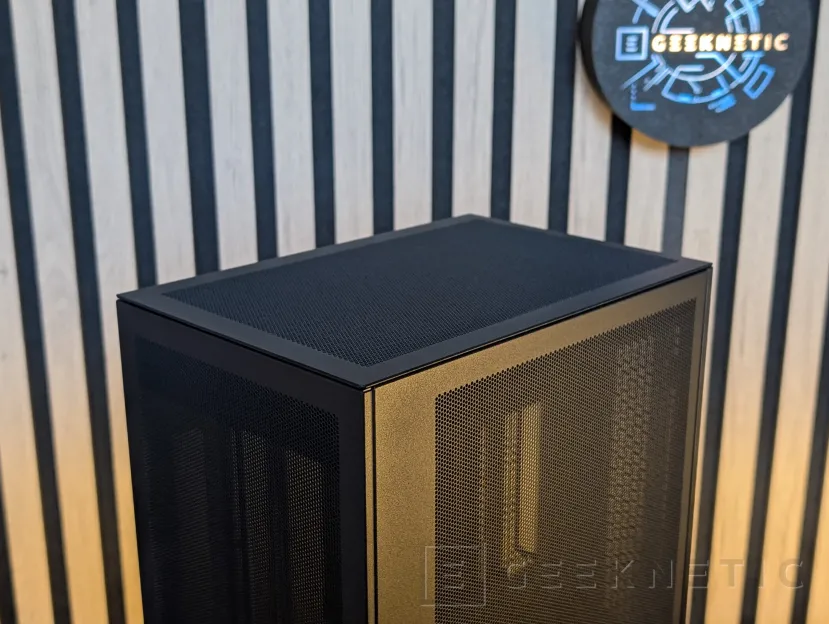

Le capot supérieur a également cette finition, ce qui est essentiel car il dispose, à cet endroit, de deux ventilateurs de 120 mm qui améliorent le flux d’air vers le haut de l’ensemble du boîtier.

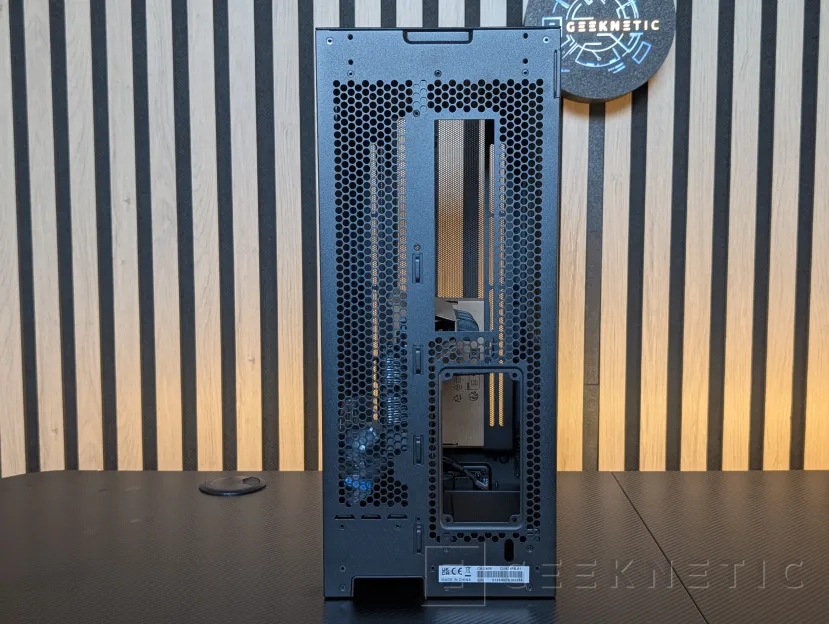

L’arrière a juste assez d’espace pour les ports arrière de la carte mère et le petit trou pour l’alimentation SFX compatible (ou SFX-L, qui sont des variantes légèrement plus longues). Le reste du panneau arrière est pourvu de trous hexagonaux qui permettent la circulation de l’air sans trop réduire l’intégrité structurelle de cette zone.

Vous avez peut-être remarqué qu’il n’y a pas de place pour la carte graphique ; La raison en est qu’il est placé verticalement avec les ports vers le bas du boîtier. D’où ce petit trou en bas pour permettre de retirer le câble vidéo.

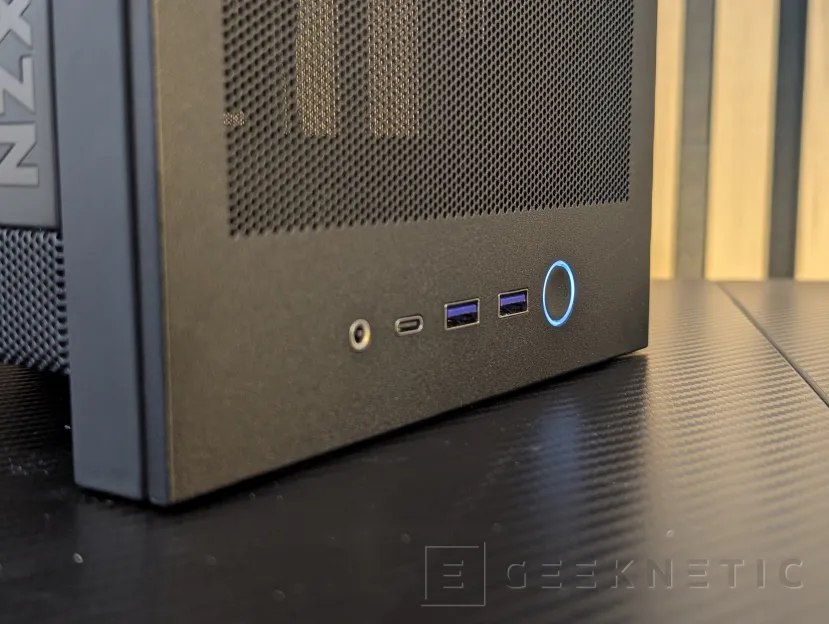

Sur la façade, en partie basse, se trouve le reste de la connectique proprement dite de la box. Nous disposons d’un port audio minijack combiné (casque et microphone), d’un USB-C type USB 3.2 Gen 2×2 20 Gbps, de deux USB-A 3.0 et d’un bouton power agrémenté d’un anneau LED blanc.

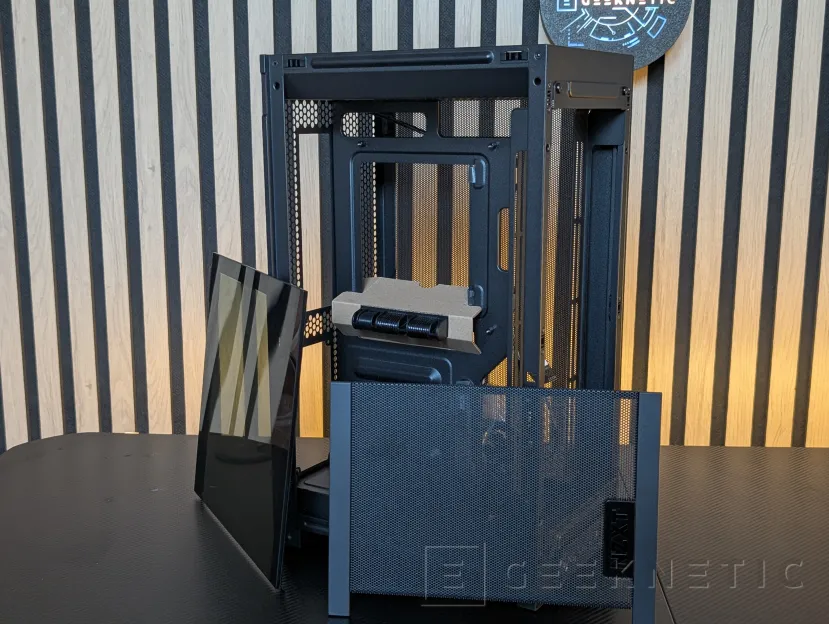

Tous les panneaux NZXT H2 Flow se détachentil n’est pas nécessaire de s’occuper de systèmes de vis compliqués, c’est donc très facile d’accès à l’intérieur. Sur le côté principal, comme nous l’avons vu, nous avons le panneau de verre et un autre panneau grillagé en bas.

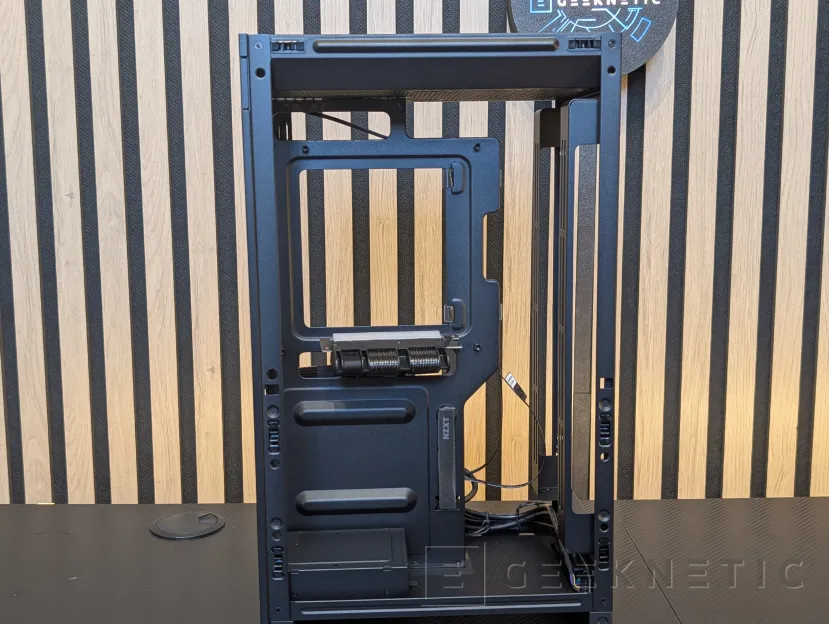

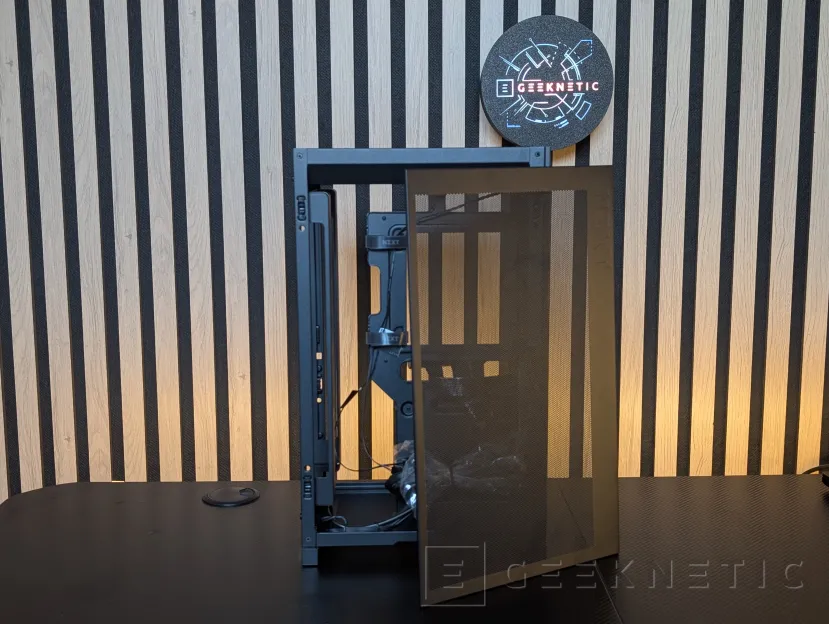

Sur le côté droit, un autre panneau complet peut être retiré de la même manière, ainsi que les panneaux avant et supérieur, laissant le boîtier complètement « nu » dans sa structure.

Nous y reviendrons plus en détail dans la partie montage, mais nous pouvons déjà vous dire que c’est une box très bien pensée et très simple à monter grâce à une excellente utilisation de l’espace.

Capacités de refroidissement du flux NZXT H2

En général, dans les boîtiers Mini-ITX, la question du refroidissement est généralement un peu plus complexe que dans les tours conventionnelles, surtout si nous devons héberger des composants au format conventionnel tels que des cartes graphiques. Le manque d’espace signifie que les composants sont plus rapprochés et qu’il est plus difficile de faire en sorte que la température ne soit pas un problème.

Dans le cas du Débit NZXT H2la solution est, comme nous l’avons vu, de faire en sorte que tous les panneaux aient des entrées d’air en forme de grille, en plus d’avoir une forme allongée et une répartition interne des composants divisée en deux zones, une pour la carte mère et le dissipateur thermique, et une autre à l’arrière pour la carte graphique.

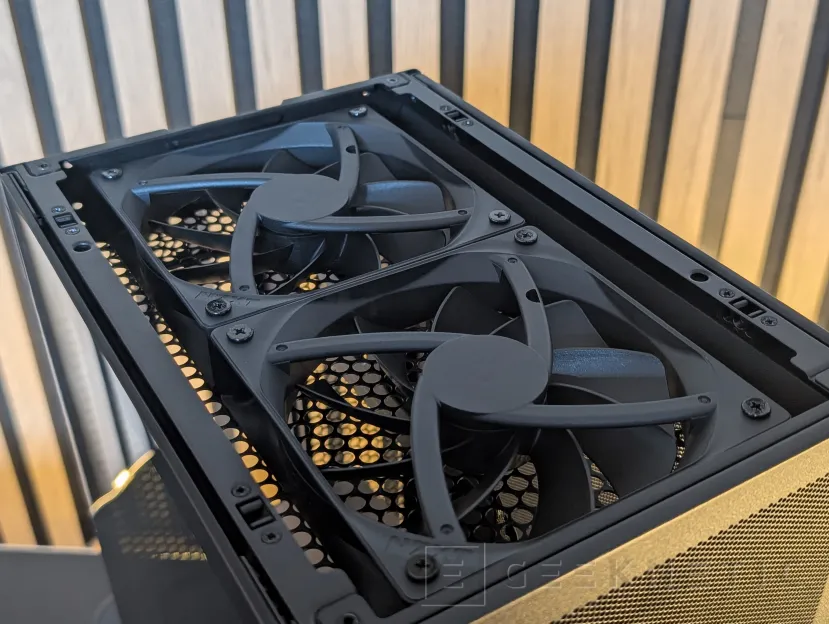

Le tout est refroidi par un système de double ventilateur de 120 mm situé au sommet, favorisant la convection naturelle de l’air chaud et le faisant sortir plus rapidement par le haut.

Ces deux ventilateurs sont deux NZXT F120Q Airflow avec une vitesse maximale d’environ 1 350 tr/min, chacun générant un débit d’air de 60,2 CFM et une pression statique de 1,05 mm H2O. Son niveau sonore reste à 24,1 dBA à vitesse maximale.

Pour la grande majorité des configurations, ces deux ventilateurs sont suffisants et peuvent maintenir les températures internes sous contrôle en évacuant directement l’air chaud, mais Le NZXT H2 Flow cache de l’espace pour placer deux autres 120 mm ou 140 mm dans la zone avant.

De plus, malgré le fait qu’il s’agisse d’une tour si compacte, nous avons de l’espace pour placer radiateurs du système de refroidissement liquide jusqu’à 280 mm en façade.

Expérience d’assemblage

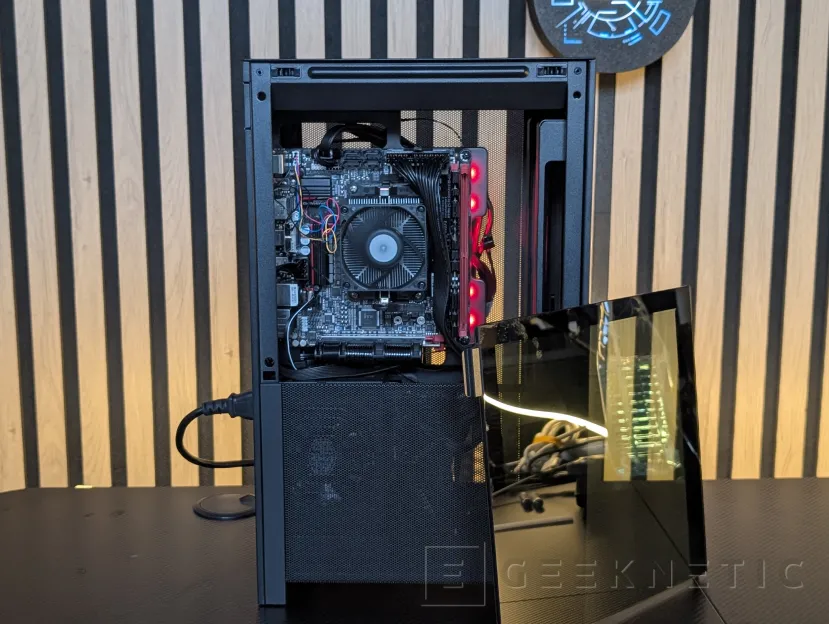

Une fois que nous avons vu à quel point il est facile de retirer les panneaux qui recouvrent le H2 Flow, nous commençons le processus d’assemblage, mais en précisant d’abord à quoi ressemble la distribution interne et où iront les composants. À l’intérieur du panneau de gauche, nous avons ce que nous appellerons la caméra principale. Voici la carte mère avec le refroidisseur de processeur, le SSD ou HDD de 2,5 pouces (deux au total) ainsi que l’alimentation SFX ou SFX-L.

Sur le côté opposé, divisé par le plateau de la carte mère, nous avons l’autre zone, où la carte graphique sera placée verticalement.

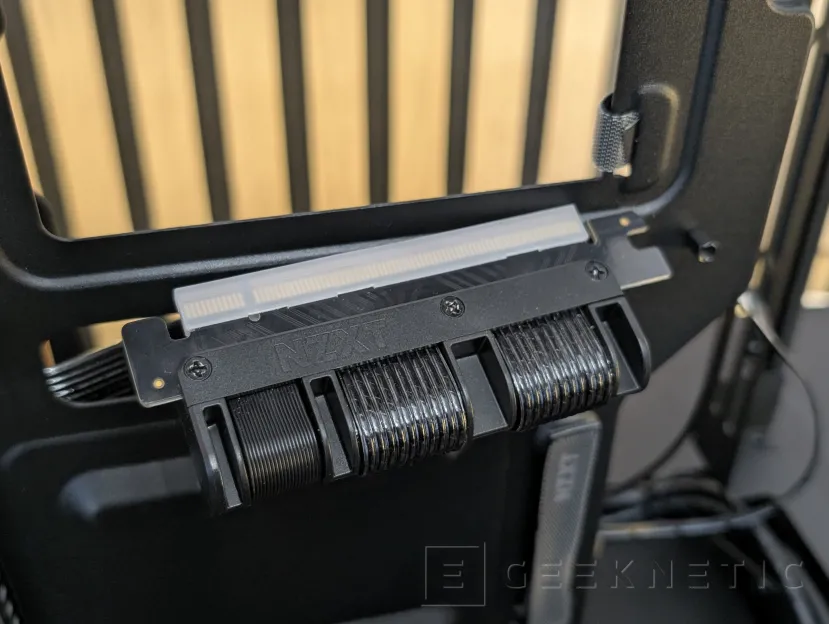

Pour pouvoir le placer dans cette zone, NZXT comprend, déjà préinstallé, un riser PCI Express 5.0 x16 qui se connecte à la carte mère.

L’espace pour la carte mère est limité aux cartes Mini-ITX, mais elle peut être placée sans problème. NZXT a même pris en compte la position des vis, laissant des espaces pour permettre un accès facile à certaines vis.

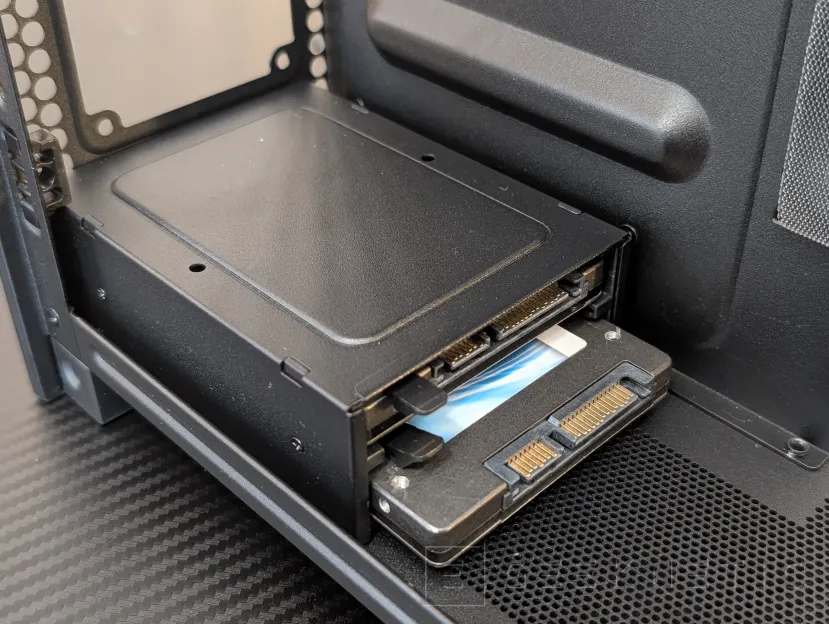

Le système de placement des unités de stockage est également très simple. Nous disposons d’un module à deux baies avec un système de levier qui permet de fixer directement le SSD/HDD 2,5 pouces, sans avoir besoin d’outils ni de vis.

Le seul « inconvénient » que nous constatons est qu’il peut être un peu compliqué de retirer les SSD s’ils sont insérés à fond, car ils entrent sous pression. Le levier permet de les déverrouiller pour retirer les blocs plus facilement, mais ce n’est pas tout à fait simple.

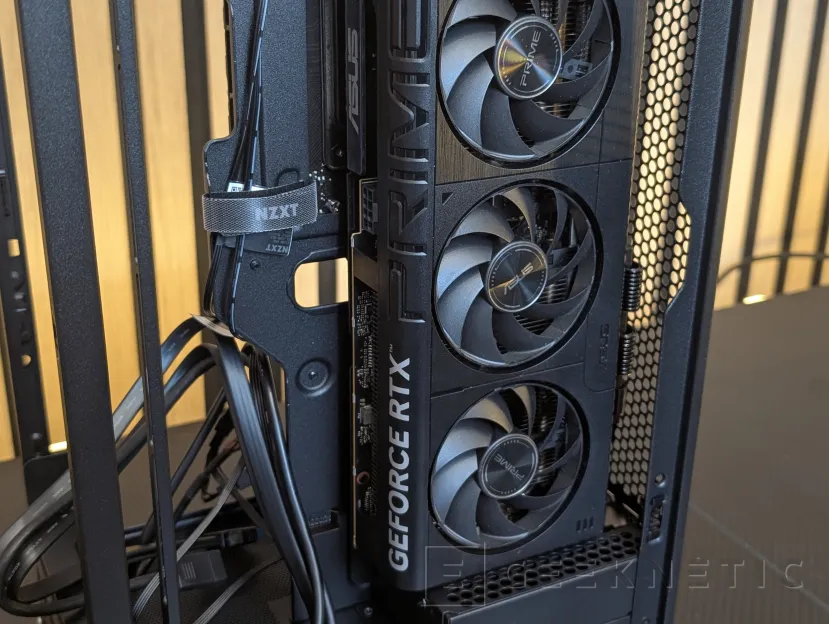

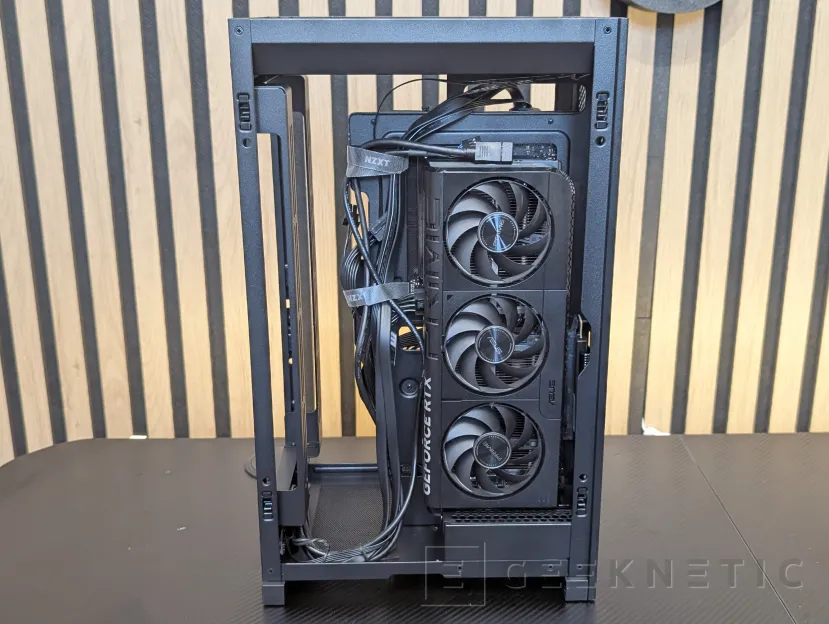

Une fois que nous avons la carte mère avec le riser connecté, nous pouvons placer la carte graphique du côté opposé. Nous avons de la place pour des cartes jusqu’à 33,1 centimètres et une épaisseur de 3 emplacements. Dans le cas du RTX 5060 que nous avons utilisé pour cette analyse, il entre sans problème tant en longueur qu’en largeur.

Ici, nous pouvons voir que les ports graphiques sont en bas.

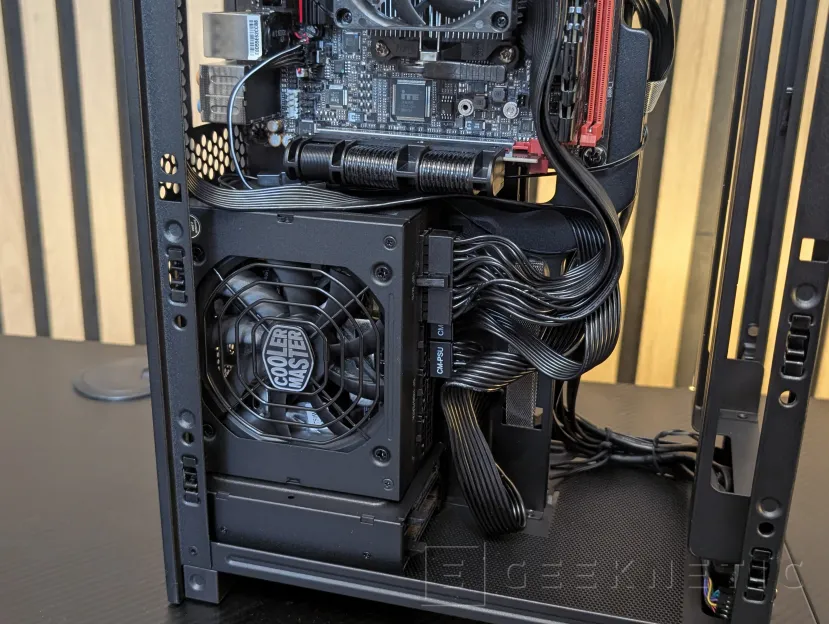

L’alimentation SFX est placée juste au-dessus du module SSD, aussi bien dans le cas des modèles SFX que SFX-L (un peu plus long).

Bien qu’il n’y ait pas de caméra spécifique pour l’alimentation ni de compartiment dédié, la conception à double couvercle de cette zone la cachera et ne laissera que la carte mère visible à travers la vitre.

Pour la gestion des câbles, nous avons un jeu de velcros à l’arrière afin que nous puissions les y fixer. Cependant, en raison de la disposition des ports de cette carte et de la longueur des câbles d’alimentation que nous avons utilisés, nous avons dû faire passer les câbles devant, aussi bien les câbles 24 broches que les câbles CPU 8 broches. Même ainsi, ce n’est pas particulièrement compliqué lorsque l’on utilise des câbles bien finis.

Dans la zone de gestion des câbles, nous pouvons faire passer les câbles de connectivité depuis le boîtier lui-même ou depuis la carte graphique.

On voit que l’ensemble est assez compact, et que nous avons même beaucoup d’espace pour pouvoir monter un radiateur d’une certaine épaisseur en façade.

La vérité est que, même s’il est beaucoup plus petit et a plus de limitations de taille, ce NZXT H2 Flow permet un assemblage beaucoup plus simple et une meilleure utilisation de l’espace que des monstres comme le récent CM Cosmos Alpha.

Certainement, NZXT a fait un excellent travail dans la conception et l’aménagement interne de ce H2 Flow, nous permettant de créer très facilement un PC Mini-ITX puissant.

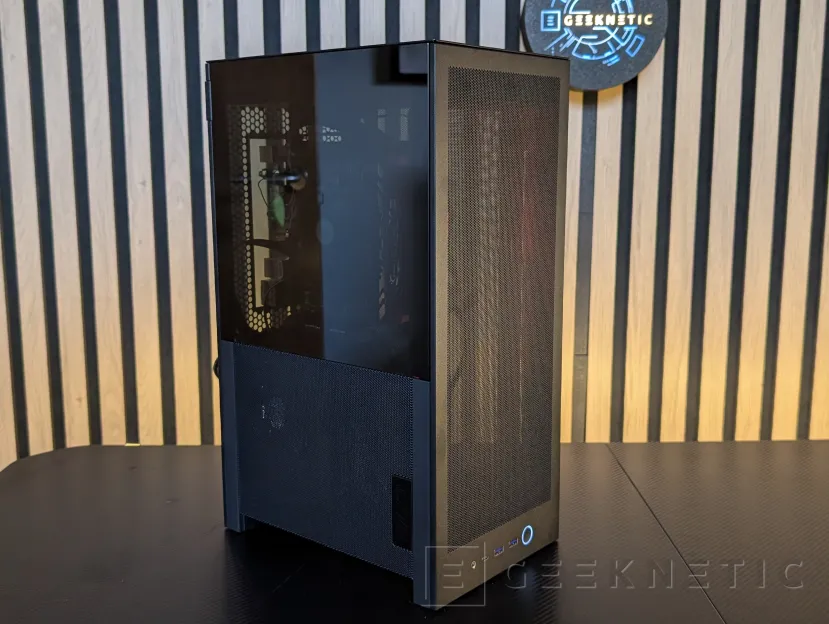

Sur le plan esthétique, nous nous retrouverons avec un ordinateur beaucoup plus petit que d’habitude, avec des matériaux de bonne qualité et une finition où se démarque ce panneau en verre trempé foncé.

Et tout cela avec un passage libre de l’air de n’importe quel côté de la boîte.

Analyse et conclusion

NZXT a fait du bon travail avec ce H2 Flow ; Il s’agit d’une tour compacte pour les systèmes Mini-ITX, mais où l’on peut placer des systèmes de refroidissement liquide, des graphiques pleine grandeur de plus de 33 centimètres et une triple épaisseur de slot, et avec un bonne capacité de refroidissement.

En termes de matériaux et d’esthétique, il se distingue également par l’utilisation d’acier et de verre, sans zones plastiques, et par un design qui facilite grandement le montage et l’accès à l’intérieur sans outils.

En général, construire un PC sur une tour Mini-ITX peut être complexe, mais Ce NZXT H2 Flow vous facilite la tâche. Il y a de la place pour placer directement les composants, des trous pour un accès facile avec le tournevis pour fixer la plaque et nous avons même de la place pour deux HDD/SSD 2,5″ sans vis.

149,99 euros, c’est le prix pour lequel on peut désormais trouver le NZXT H2 Flow à la vente ; C’est un montant que l’on peut considérer comme élevé si l’on prend en compte sa taille, mais où il faut valoriser la qualité de construction, les options de refroidissement et la facilité de montage qui l’accompagne. De plus, si on le compare à d’autres modèles ayant des caractéristiques et des tailles similaires, c’est même un modèle assez économique.

Certainementle NZXT H2 Flow est une tour à prendre en compte si l’on souhaite un ordinateur petit mais puissant à l’esthétique soignée.
