Présentation des caractéristiques techniques du Grizzly Thermal DER8ENCHTABLE
J’ai conçu ma dernière table de test dans un format vertical, à partir des cartons « pièces » que l’on peut trouver sur certaines pages de vente en ligne d’origine chinoise. Je l’ai conçu un peu par ennui car le Banchetto 101 m’ennuyait déjà un peu. Malgré cela, je dois dire qu’il est dans notre laboratoire et qu’il n’a pas encore dit son dernier mot depuis plus de 12 ans.
Dans cette revue, nous verrons qu’une table de test est une chose très différente d’une boîte traditionnelle. Il ne recherche pas l’apparence, mais l’accessibilité et la fonctionnalité. Avoir tous les composants à portée de main, faciles à changer : processeur, carte graphique et stockage, mais aussi d’autres éléments plus fastidieux comme le refroidissement.
La différence entre Grizzly Thermique DER8ENCHTABLE et d’autres tables que j’ai eues en laboratoire, certaines réalisées par moi-même, c’est que ce modèle offre non seulement une base pour supporter une carte mère et une bonne répartition des éléments ou une bonne gestion des câbles, mais aussi d’autres éléments ajoutés et très utiles que nous passerons en revue dans les lignes suivantes.
Le prix de ce modèle est élevé, 250 euros, mais comme je l’ai dit, ce sont des éléments qui peuvent rester en laboratoire pendant des années car ils ne dépendent que des formats de carte mère qu’il supporte. Ici on peut monter une carte mère ATX, ou ATX étendue, ou tout autre format inférieur, sans le moindre problème, c’est donc un investissement que l’on amortit sur de nombreuses années et qui, comme nous le verrons, Il a été conçu avec soin par deux références comme ElmorLabs et Der8auer.
Spécifications et caractéristiques techniques du Grizzly Thermique DER8ENCHTABLE
- 1 × connecteur USB 9 broches (connexion de données à la carte mère)
- 1 × connecteur PCIe à 6 broches (alimentation depuis l’alimentation)
- 1 × connecteur à 4 broches (pour le signal PWM vers le contrôle du ventilateur externe)
- 3 × zones de ventilateur (chacune avec 3 × connecteurs de ventilateur à 4 broches)
- 1 × zone de pompe (2 × connecteurs de pompe à 4 broches)
- 4 × emplacements microSD pour cartes de stockage
- 2 × connecteurs SATA intégrés
- 2 × sorties SATA
- 4 × USB 2.0 Type A (max. 500 mA)
- 2 × USB 2.0 Type C (max. 3 A)
- 1 × connecteur à 2 broches pour le bouton d’alimentation
- 1 × connecteur à 2 broches pour le bouton de réinitialisation
- 1 × connecteur aRGB à 3 broches (GND / – / D / 5 V)
Spécifications et fonctionnalités
Le Grizzly Thermique DER8ENCHTABLE Il nous a surpris lors de sa présentation lors du Computex de l’année dernière ; Il est sorti quelques mois plus tard. Une table de test modulaire, avec support pour systèmes de refroidissement liquide, une bonne gestion du câblage avec des trous traversants tout autour de toute la base de support et quelques extras très puissants que nous allons maintenant détailler.
Le format de carte mère pris en charge est ATX, même si avec le côté complètement libéré, nous pourrions monter des cartes mères plus grandes. Egalement plus petit, bien sûr, prenant en charge d’autres standards répandus tels que MicroATX ou Mini-ITX.

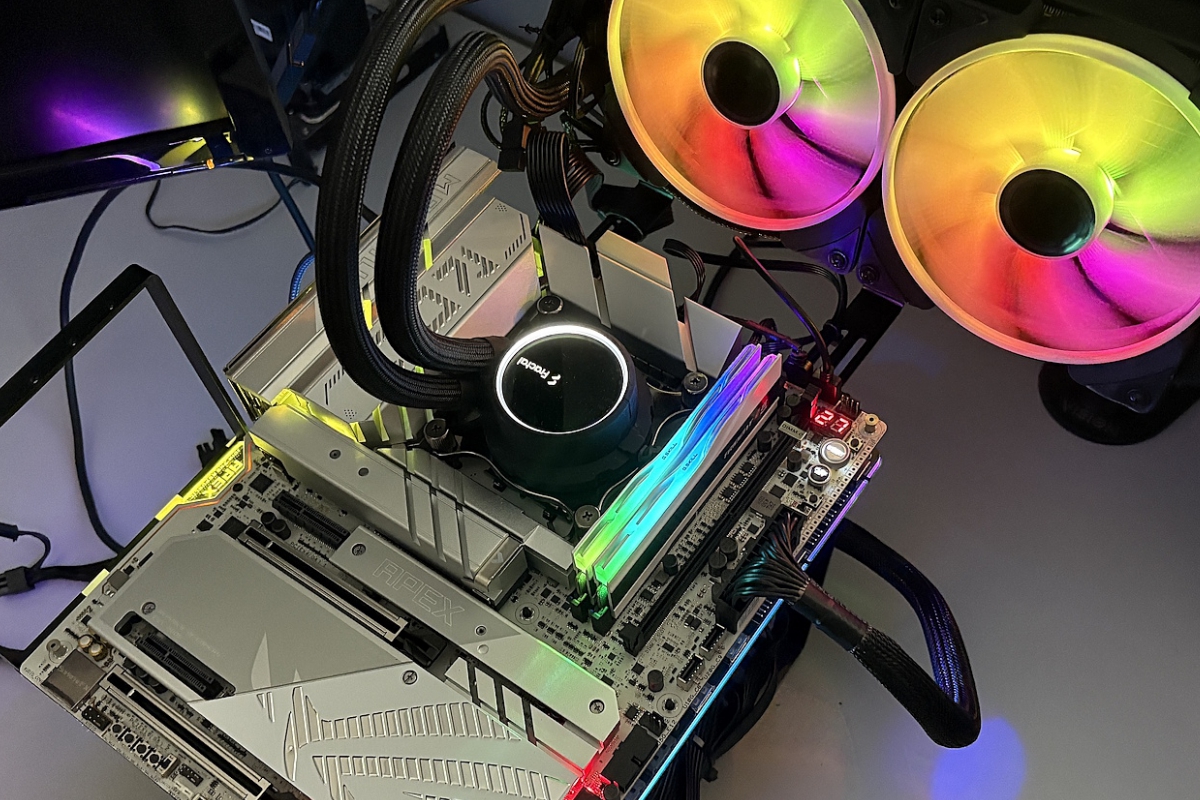

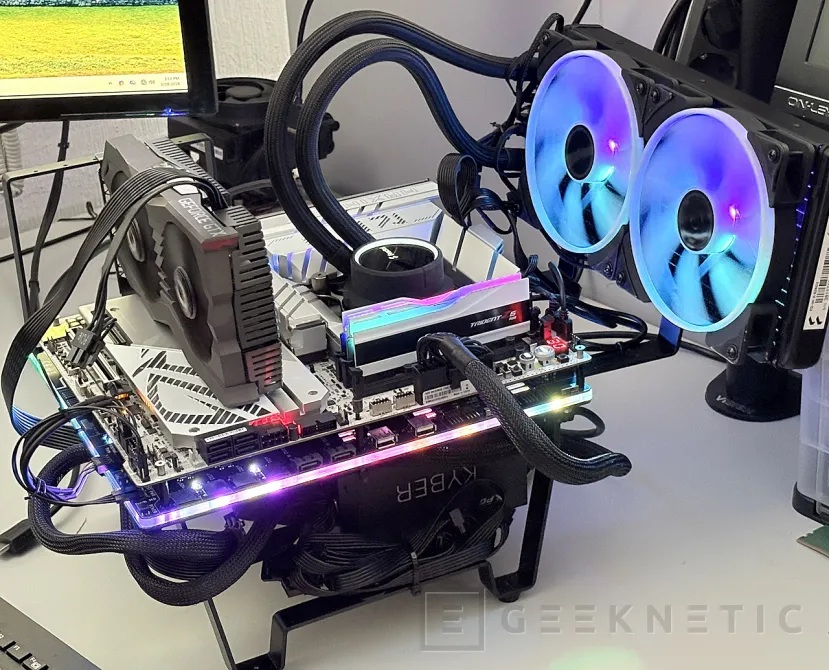

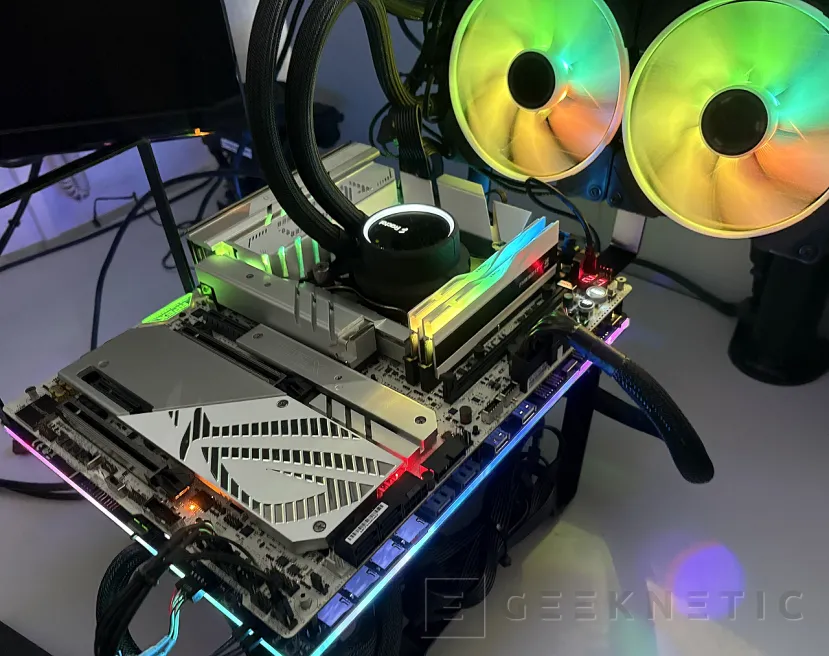

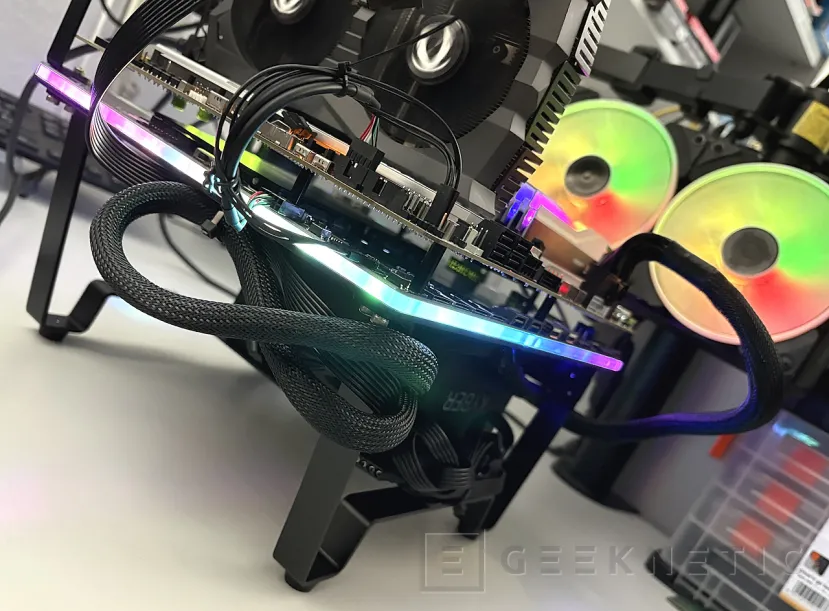

Nous pouvons l’utiliser soit supporté par deux piliers lumineux, qui abritent également l’alimentation de type ATX (qui n’a pas de limitation de longueur), soit également à plat, directement sur la table, pour ceux qui préfèrent avoir l’alimentation complètement isolée de l’ensemble.

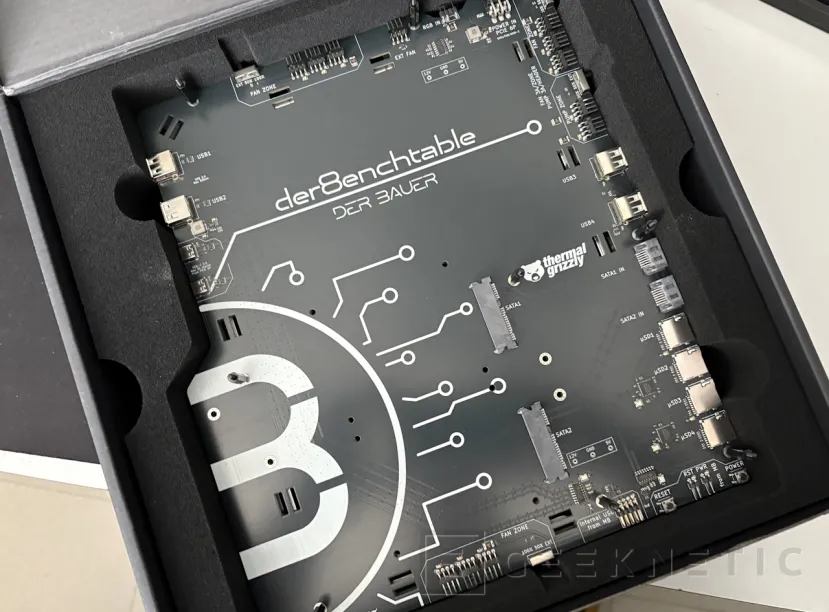

Utilisez un PCB dynamique épaisde magnifique fabrication, où une bonne partie de la base de support est translucide et cette surface est utilisée pour placer une série de LED ARGB qui nous permettent de personnaliser la couleur du périmètre de la table de test.
Mais, en plus d’une base solide, ce modèle de table offre des fonctionnalités que l’on ne retrouvera dans aucun autre. Sur tout le périmètre, dans les zones critiques, nous trouvons trois zones pour les fansavec trois connecteurs PWM dans chacun d’eux et avec sélecteurs de vitesse indépendants par zone. Ces sélecteurs ont trois positions : 50%, 100% ou Lecture PWM du connecteur du ventilateur externequi est le boost qu’il reçoit de la carte mère.
En plus de ces trois zones de ventilateurs, qui facilitent déjà beaucoup le travail, puisque l’on peut utiliser ou non la carte mère, ou réduire le contrôle de la carte mère à un seul ventilateur, les ventilateurs sont entièrement alimentés par la table, via un connecteur PCI Express 6x dans la zone supérieure. La puissance de tous les ventilateurs est indépendante de la carte mère.
De plus, il existe également une zone pour les pompes de refoulement, avec la même philosophie, mais avec seulement deux connecteurs conçus pour ce type de composants. De cette façon, nous pouvons gérer les pompes de la manière la plus appropriée et de manière totalement isolée.

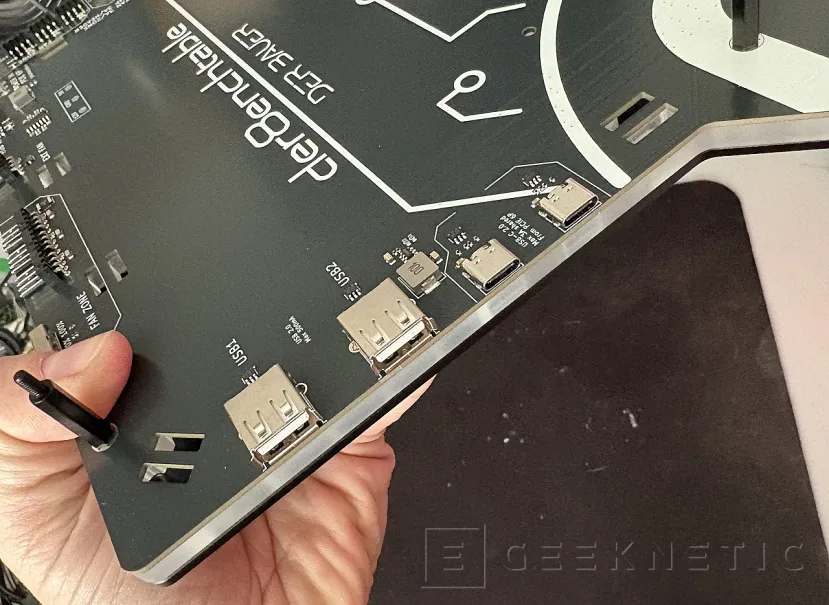

Le Grizzly Thermique DER8ENCHTABLE Il offre également une connectivité supplémentaire très performante. Six ports USB 2.0, dont quatre en zone arrière, avec deux au format USB-C et deux autres au format Type A, et deux en façade Type A. Ce sont des USB 2.0, ils n’offrent pas beaucoup de vitesse, mais nous aurons où placer des périphériques de toutes sortes sans rien connecter à la carte mère ; un seul port USB 2.0 interne.

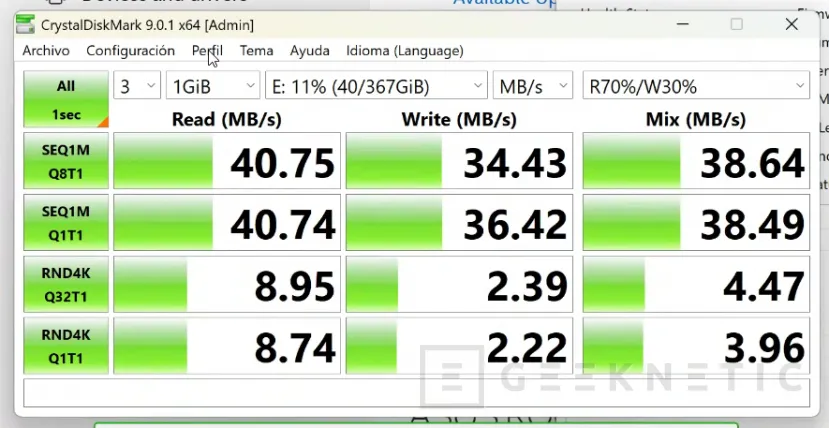

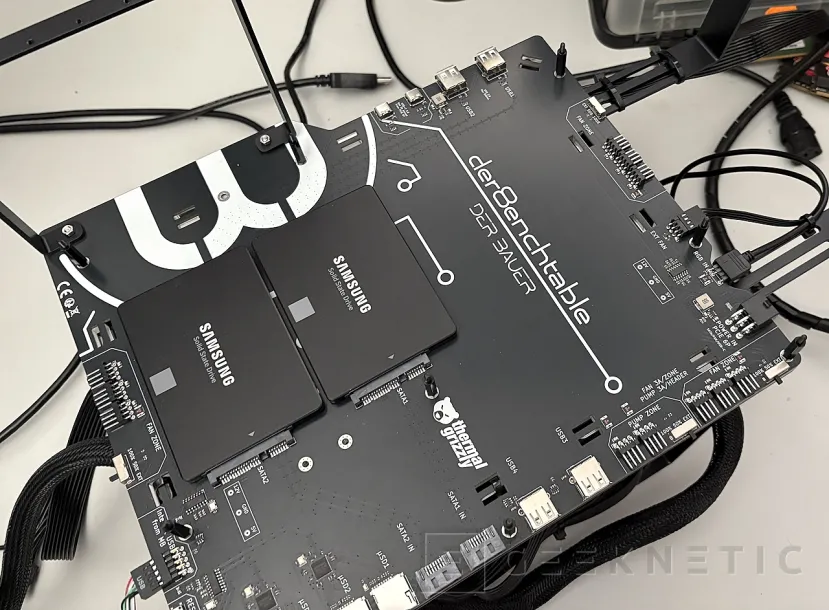

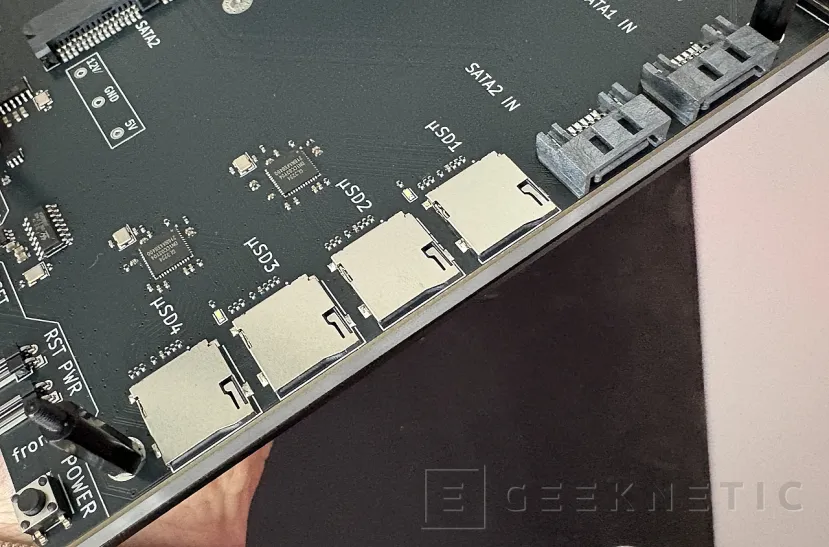

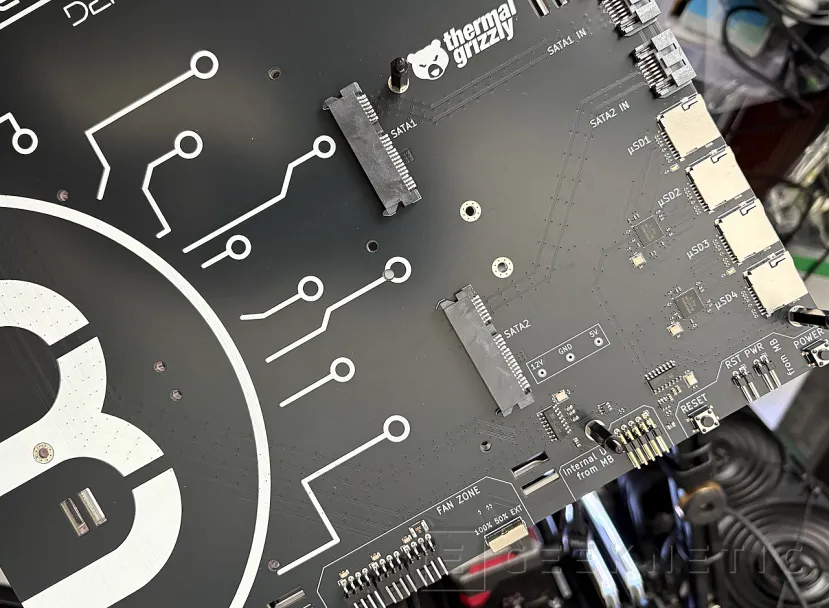

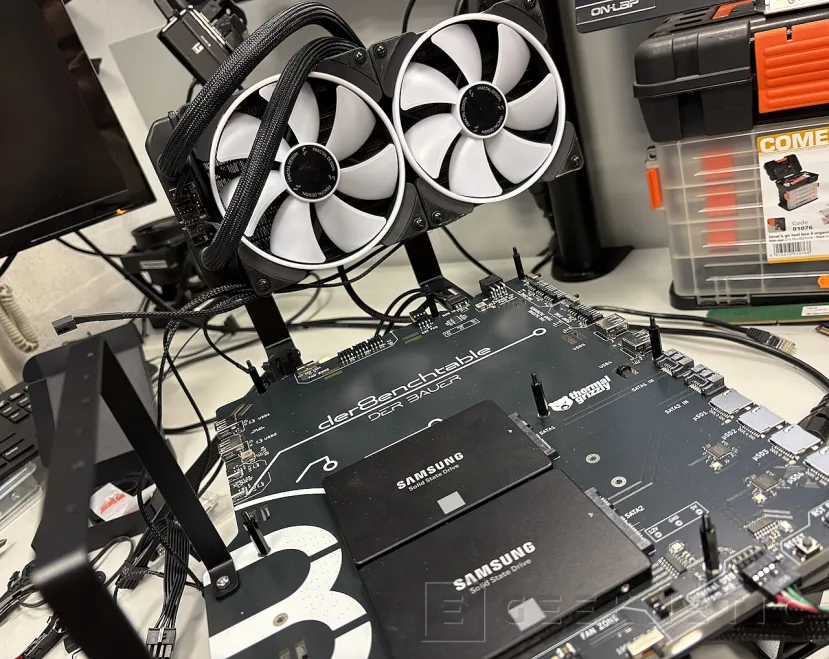

D’autres éléments non conventionnels dans ce type de tables, qui ne sont généralement que la structure, sont que nous avons quatre lecteurs de cartes microSD sur le devant, des cavaliers et des boutons pour la réinitialisation et l’alimentation, et deux connecteurs SATA pour disques 2,5 pouces également alimentés par la table.
Il suffit de faire passer les câbles de données de la carte mère à la table et nous pouvons accéder au stockage de masse dans un format très courant. Toutes ces possibilités de stockage externe sont un réel avantage car vous pouvez sauvegarder des systèmes d’exploitation, des images de systèmes d’exploitation, démarrer à partir d’eux et dans différents formats, avec un grand nombre pour toujours avoir une redondance.
Dans ce type d’environnement d’utilisation, tout ce qui optimise le temps est d’éviter bien des maux de tête. Ce tableau possède la fonctionnalité la plus avancée que j’ai vue dans ce type de composants, que j’utilise depuis de nombreuses années pour des centaines de critiques que j’ai écrites pour Geeknetic.
Assemblage et gestion
L’assemblage est très simple puisque l’unité est composée de peu d’éléments. Nous avons le support pour les cartes d’extension, deux supports et deux barres transversales pour surélever la table et fixer l’alimentation, et les deux supports de renfort pour les systèmes de refroidissement liquide.
On peut configurer ce dernier pour des ventilateurs de 140 ou 120 millimètres assez facilement.donc essayer différents types de kits de refroidissement liquide ne devrait pas demander beaucoup de travail.

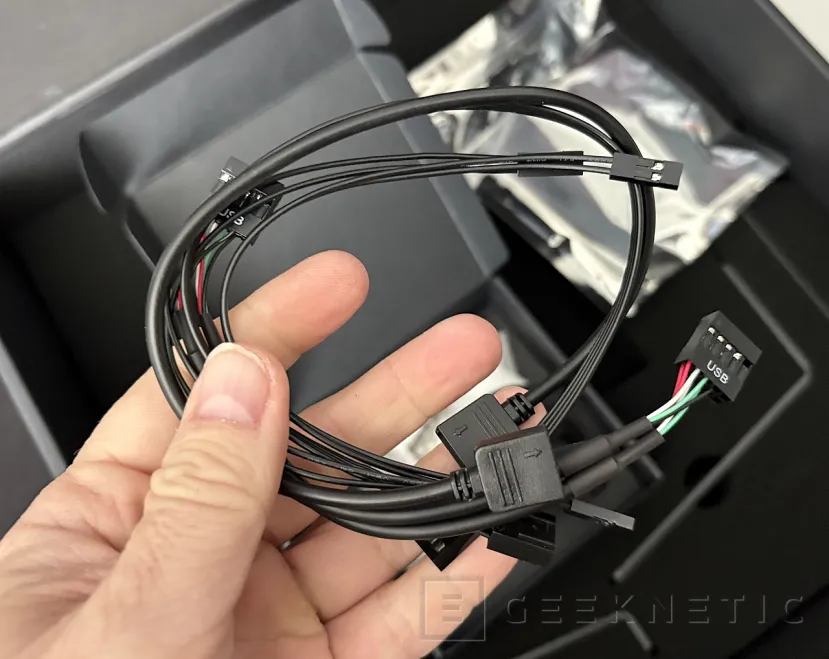

Les supports surélevés pour la plaque de base sont montés en standard et les écrous de fixation utilisent une tête « Allen », comme presque toute la quincaillerie de table. Les trois clés nécessaires sont fournies avec le pack d’accessoires qui contient également des attaches textiles, des câbles de démarrage, etc. Il me manque juste les câbles SATA pour compléter le kit.
La présentation est excellente, tout comme la finition de toutes les pièces. Nous pouvons le mettre en service en quelques minutes et, si nous devons changer ou modifier quelque chose, ce sera très simple pour nous. J’aime particulièrement le fait qu’il comporte de nombreux points pour attacher le câblage et, grâce aux attaches Velcro, nous pouvons reconfigurer quand nous le souhaitons.

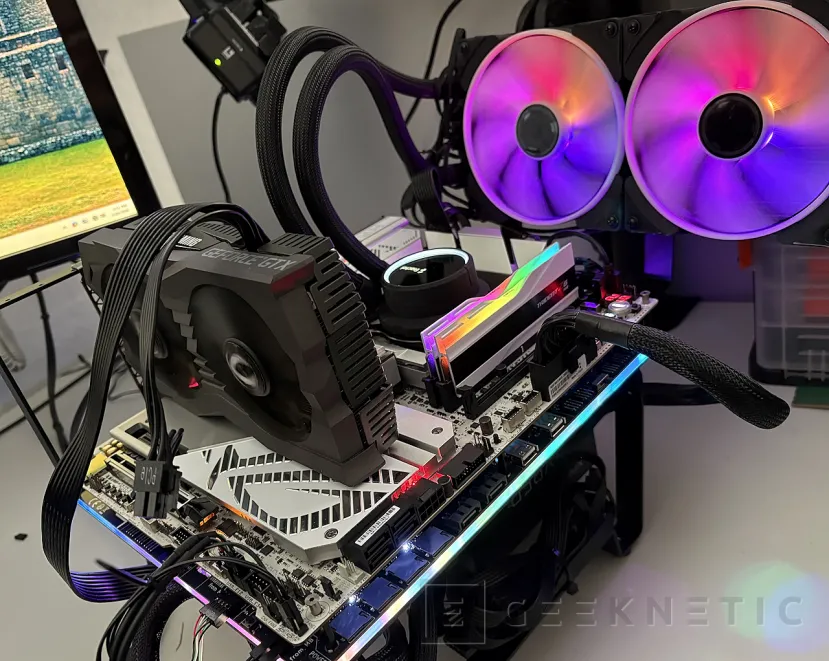

La finition est différente, avec un système LED puissant qui lui donne une touche très différente des autres tables de test classiques. Il est compact, facile à déplacer, avec de l’espace pour un montage et un démontage faciles, et toutes les fonctionnalités intégrées sont un avantage majeur.
Expérience et verdict

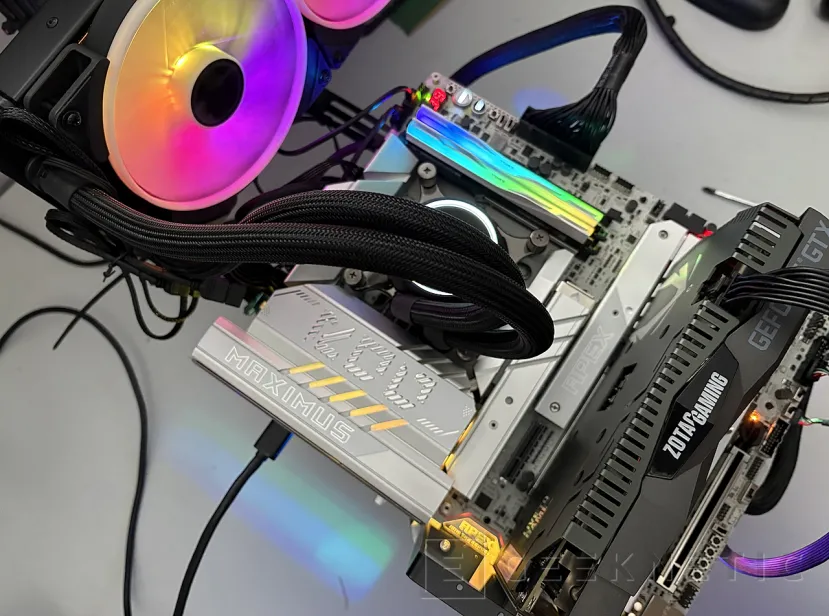

Beaucoup d’entre vous liront cette critique en pensant à l’importance que ce produit peut apporter à quelqu’un. Un système complètement ouvert pour collecter la poussière. Eh bien, c’est ce qui est beau avec le PC, c’est qu’il existe d’innombrables façons différentes de le comprendre. Pour moi et mes collègues de laboratoire, qui devons tester les processeurs, les graphiques, les cartes mères, les disques durs et les mémoires tous les quelques jours, une table de ce type facilite grandement le travail.

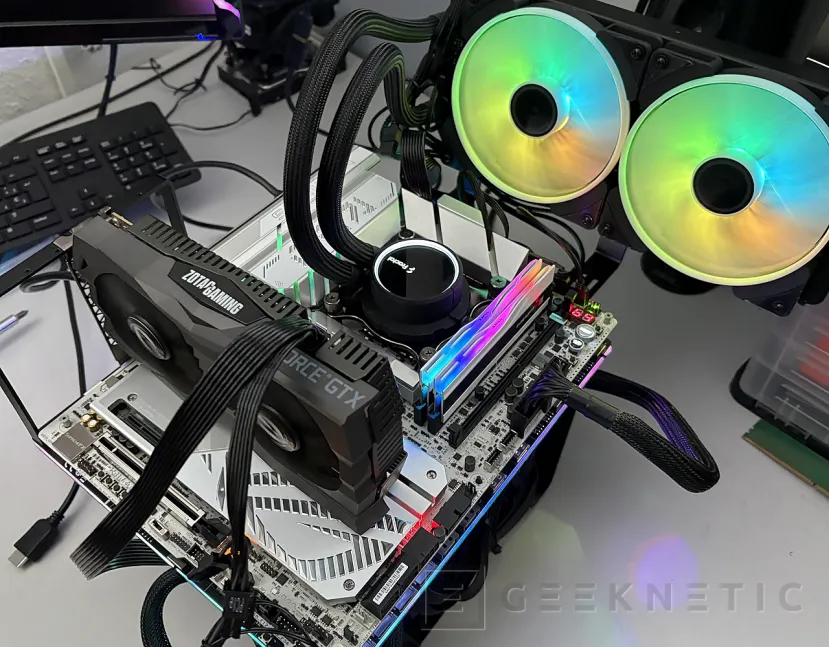

C’est un produit de niche que j’ai eu la chance d’assembler et de tester.. Pour moi, c’est presque parfait car cela me permet de stocker des captures d’écran sur des clés USB – je n’ai pas besoin de vitesse -, de faire des images de systèmes d’exploitation de test sur des SSD bon marché au format 2,5″ et, le meilleur, c’est que tout est vraiment accessible. Vous pouvez monter un nouveau processeur en quelques secondes, une nouvelle carte mère en quelques minutes et une nouvelle carte graphique en un clin d’œil.
Je dois aussi dire que c’est une table chère, 250 euros, mais elle est très bien finie et propose des choses pas comme les autres sur le marché. Ma dernière table de test est toujours utilisée et a maintenant 13 ans, elle n’était pas bon marché non plus et le retour a été excellent. Celui-ci a encore plus de possibilités, plus de fonctions et un meilleur look. Thermal Grizzly m’a convaincu.
