Les fabricants de semi-conducteurs sont de plus en plus ils ont plus de commandesen partie à cause du marché croissant de Intelligence artificielle. Ils offrent également des processus de fabrication plus avancés comme l’A14 de TSMC équivalent à 1,4 nanomètres. Pour répondre à cette demande, le premier fabricant de semi-conducteurs basé à Taiwan, la construction d’une nouvelle usine va commencer à Taichung, où offrira un procédé de fabrication avancé tel que l’A14 équivalent à 1,4 nanomètres.
TSMC se prépare à la fabrication avec le nœud A14

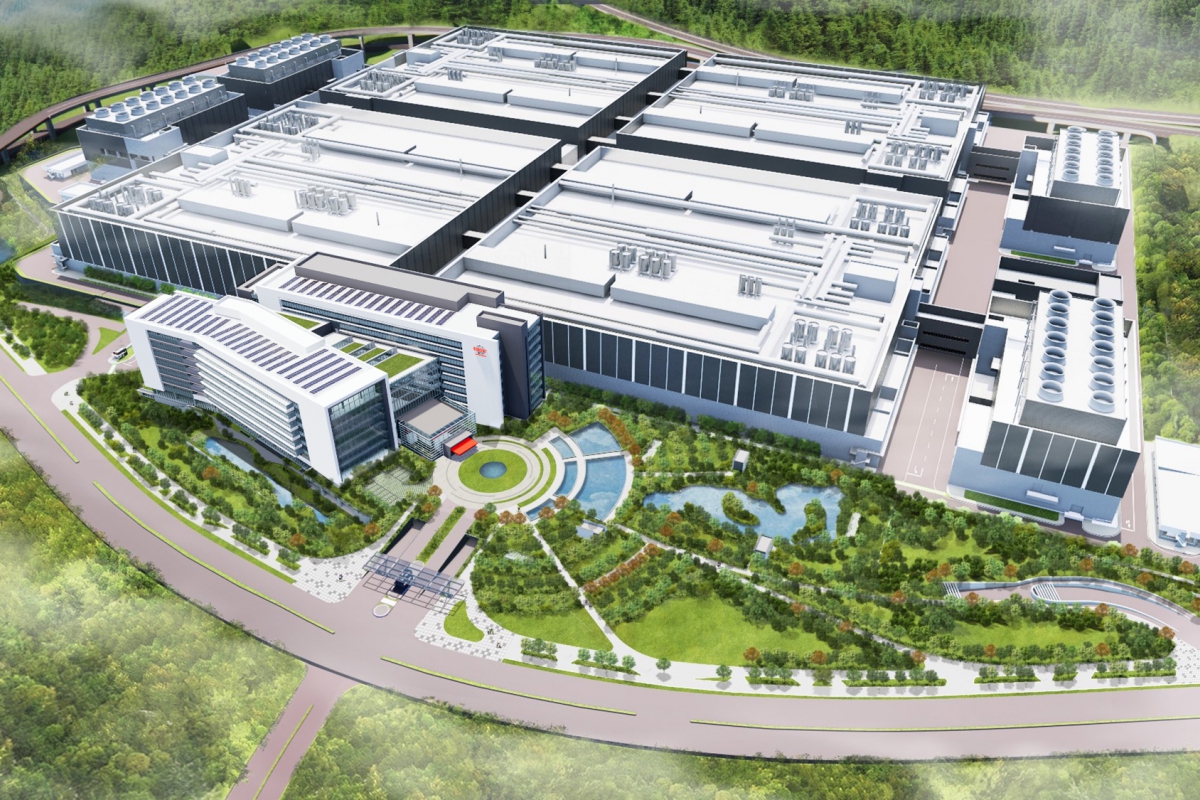

Une construction qui sera composée de l’usine principale où ces plaquettes sont fabriquées avec un procédé avancé, d’une usine centrale de gestion de l’eau et de l’énergie, et de quelques bâtiments de support adjacents. Avec ce procédé de 1,4 nanomètre, TSMC proposera à ses clients 15 % de performances en plus avec la même consommation d’énergie. Au profit de TSMC, ce nœud A14 conservera la même vitesse de fabrication que celui de 2 nanomètres, mais avec 30% de consommation en moins énergique.
Le nœud A14 obtient 15 % de performances en plus et coûtera 30 % de moins à fabriquer
Une plante qui aura un investissement de 49 milliards de dollars pour sa mise en service, et qui envisage de démarrer fabrication en série de wafers avec ce nœud au second semestre 2028. Avec l’A14 de TSMC, de nouvelles puces pour l’intelligence artificielle du futur peuvent voir le jour. Le fabricant taïwanais de semi-conducteurs continue récolter des succès avec ses nœuds avancéset commencera la production de son nœud de 2 nanomètres d’ici la fin de cette année, avec une accélération considérable de la production en 2026.
Les 2 nanomètres arriveront à la fin de cette année
Un nœud de plus qui continue d’ajouter des revenus à TSMC, pour continuer à générer les revenus records qu’ils offrent un plus grand bénéfice pour le constructeur taïwanais trimestre par trimestre.
